Flanjli non DIN 6923
|
Mahsulotlar nomi |
Sariq qoplamali va oq sink palta yoki qora DIN6923 olti burchakli gardish qopqog'i tishli qulflangan gayka |
|
Standart |
DIN, ASTM/ANSI JIS EN ISO, AS, GB |
|
Baho |
Chelik darajasi: DIN: Gr.4.6,4.8,5.6,5.8,8.8,10.9,12.9; SAE: Gr.2,5,8; |
|
Tugatish |
Sink (sariq, oq, ko'k, qora), hop galvanizli (HDG), qora oksid, |
|
Ishlab chiqarish jarayoni |
M2-M24:Cold Froging,M24-M100 Issiq Forging% 2c |
|
Tayyorlangan mahsulotlarni yetkazib berish vaqti |
30-60kun, |
|
Standart mahkamlagich uchun bepul namunalar |
|

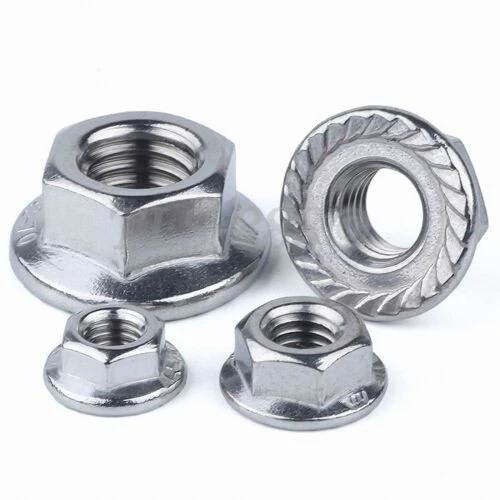

Flanj gayka bir tomondan standart olti burchakli gaykaga o'xshaydi, lekin pastki qismi dumaloq gardish shaklida kengaytirilib, qo'ng'iroqqa o'xshash shakl hosil qiladi. Ko'pincha ishlab chiqaruvchilar gardish gaykalarining rulman yuzasini tishlaydilar, shunda u bo'g'in yuzasini yaxshiroq ushlab turadi. Bu yong'oqning bosimini mahkamlangan qismga taqsimlashga xizmat qiladi, bu qismning shikastlanish ehtimolini kamaytiradi va notekis mahkamlash yuzasi natijasida bo'shashish ehtimolini kamaytiradi.
Gardish yong'oqlari ba'zan aylanadigan gardish bilan ta'minlanadi, bu esa tishli gardish gayka kabi tayyor mahsulotga ta'sir qilmasdan yanada barqaror tuzilmani yaratishga yordam beradi.

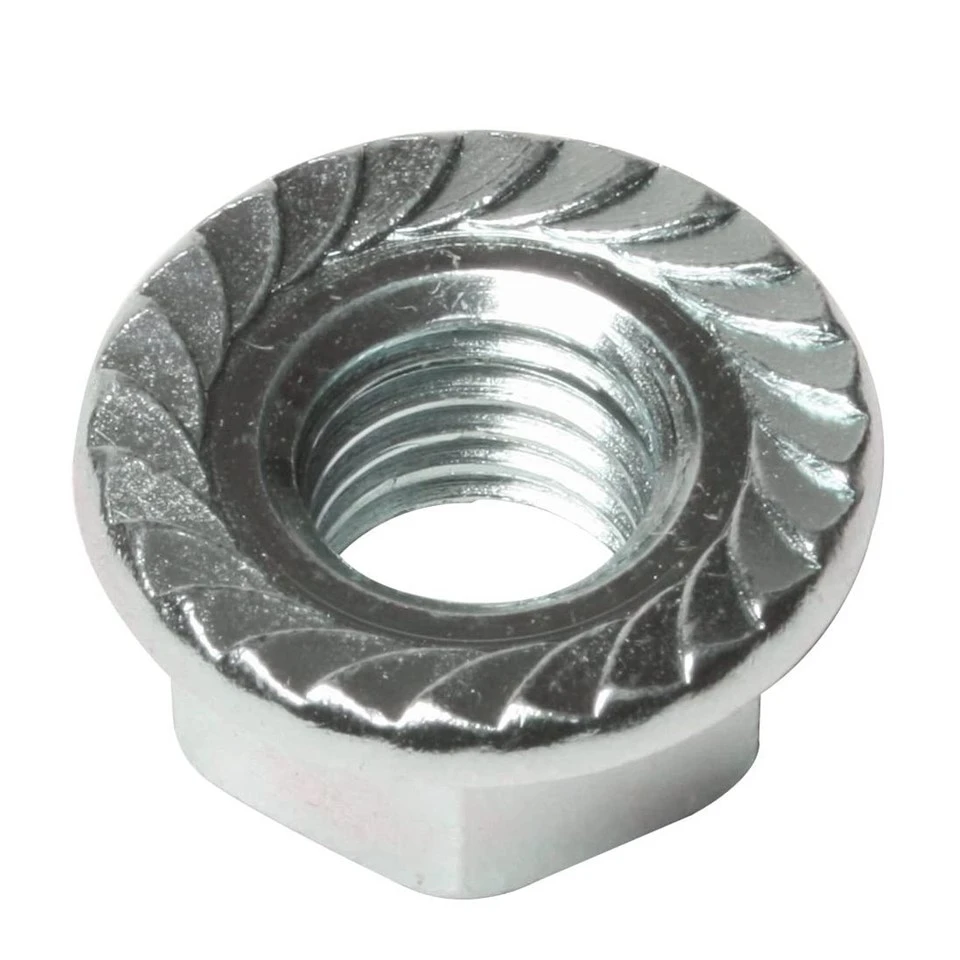

Qulflash harakatini ta'minlash uchun gardish tishli bo'lishi mumkin. Tishli gardishli gaykada tishlar burchakli bo'lib, ular gaykani gaykani bo'shatib yuboradigan yo'nalishda aylanishdan saqlaydi. Tishlar tufayli ularni kir yuvish mashinasida yoki tirnalmasligi kerak bo'lgan sirtlarda ishlatish mumkin emas. Tishlar gaykaning tebranishini mahkamlagichning harakatlanishini oldini olishga yordam beradi va shu bilan gaykani ushlab turish quvvatini saqlab qoladi.
Flanj yong'oqlari avtomobillar, elektron mahsulotlar va aviatsiya sanoatida keng qo'llaniladi.
HAOSHENG bu yong'oqlarni asosan olti burchakli shaklda taklif qiladi va qotib qolgan po'latdan yasalgan va ko'pincha sink bilan qoplangan. bu simli simlarni chizish va tavlash yo'li bilan ishlab chiqariladi.
|
Ip hajmi |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M20 |
||
|
p |
Pogʻona |
Dag'al ip |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2 |
2.5 |
|
Nozik ip 1 |
/ |
/ |
1 |
1.25 |
1.5 |
1.5 |
1.5 |
1.5 |
||
|
Nozik ip 2 |
/ |
/ |
/ |
(1.0) |
(1.25) |
/ |
/ |
/ |
||
|
c |
min |
1 |
1.1 |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
3 |
|
|
da |
min |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
|
|
maks |
5.75 |
6.75 |
8.75 |
10.8 |
13 |
15.1 |
17.3 |
21.6 |
||
|
DC |
maks |
11.8 |
14.2 |
17.9 |
21.8 |
26 |
29.9 |
34.5 |
42.8 |
|
|
dw |
min |
9.8 |
12.2 |
15.8 |
19.6 |
23.8 |
27.6 |
31.9 |
39.9 |
|
|
e |
min |
8.79 |
11.05 |
14.38 |
16.64 |
20.03 |
23.36 |
26.75 |
32.95 |
|
|
m |
maks |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
|
|
min |
4.7 |
5.7 |
7.6 |
9.6 |
11.6 |
13.3 |
15.3 |
18.9 |
||
|
mw |
min |
2.2 |
3.1 |
4.5 |
5.5 |
6.7 |
7.8 |
9 |
11.1 |
|
|
s |
maksimal=nominal oʻlcham |
8 |
10 |
13 |
15 |
18 |
21 |
24 |
30 |
|
|
min |
7.78 |
9.78 |
12.73 |
14.73 |
17.73 |
20.67 |
23.67 |
29.67 |
||
|
r |
maks |
0.3 |
0.36 |
0.48 |
0.6 |
0.72 |
0.88 |
0.96 |
1.2 |
|
